Информация о типах и применении приводных ремней
Мы рады предложить Вам качественные и недорогие клиновые ремни торговой марки POWERSTRAND-MP
Ниже Вы можете ознакомиться с краткой информацией о типах и применении приводных ремней
Ремни клиновые приводные применяют в ременных передачах для передачи вращательного движения на значительные расстояния и изменения передаточного отношения. Передача усилий производится боковыми гранями ремня.
|
|
Приводные ремни выпускают следующих основных типов:
Приводные ремни нормальных (классических) сечений
Z(О) А(А) В(Б) С(В) Д(Г)
Характеристики классических приводных ремней (отношение высоты к ширине ремня 1:1,6).
|
Обозначение ISO, DIN |
Z |
А |
В |
С |
D |
Е |
|
Обозначение ГОСТ |
О |
А |
Б |
В |
Г |
Д |
|
Ширина ремня А (мм.) |
10 |
13 |
17 |
22 |
32 |
40 |
|
Высота ремня h (мм.) |
6 |
8 |
11 |
14 |
20 |
25 |
|
Минимальный диаметр шкива (мм.) |
45 |
71 |
112 |
180 |
315 |
450 |
|
Максимальная окружная скорость м/с |
30 |
|||||
|
Длина ремней (мм.) |
||||||
|
от |
500 |
500 |
630 |
1180 |
1900 |
4000 |
|
до |
2500 |
4500 |
9000 |
9500 |
13200 |
14000 |
|
Масса погонного метра кг/м |
0,06 |
0,105 |
0,17 |
0,3 |
0,63 |
0,97 |
Узкие приводные ремни появились в связи с повышением прочности корда. При равных габаритах передачи они позволяют передавать в 1,5-2 раза большие мощности, могут работать при более высоких скоростях.
Характеристики приводных ремней узких сечений (отношение высоты к ширине ремня; 1:1,2).
|
Обозначение ISO, DIN |
SPZ |
SPА |
SPВ |
SPC |
|
Обозначение ГОСТ |
УО |
УА |
УБ |
УВ |
|
Ширина ремня (мм.) |
9,7 |
12,7 |
16,3 |
22 |
|
Высота ремня (мм.) |
8 |
10 |
13 |
18 |
|
Минимальный диаметр шкива (мм.) |
63 |
90 |
140 |
224 |
|
Максимальная окружная скорость м/с |
40 |
|||
|
Длина ремней (мм.) |
||||
|
от |
512 |
647 |
1250 |
2000 |
|
до |
3550 |
4500 |
8000 |
12250 |
|
Масса погонного метра кг/м |
0,073 |
0,10 |
0,178 |
0,38 |

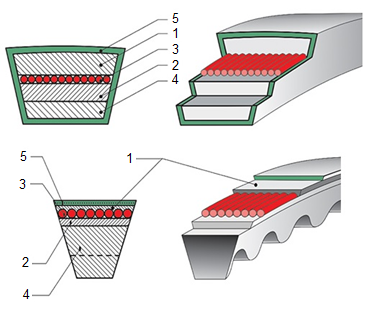

В случаях применения шкивов малого диаметра, клиновые ремни изготавливаются с фасонным зубом для лучшего облегания и исключения «проскальзывания» их по шкиву. Как правило, это клиновые ремни узкого сечения. В обозначении таких ремней впереди ставится буква «Х». Например: XPZ, XPA и т.п.
В обозначении ремней, как правило, указывается профиль и расчетная длина по корду ремня Lw (Lp, Ld ) либо длина ремня по нижнему основанию (внутренняя длина ремня) Li.
Например: А-1000 Lw, или он же по размеру A-970 Li
Кроме того некоторые производители могут указывать длину но верхней кромке ремня La

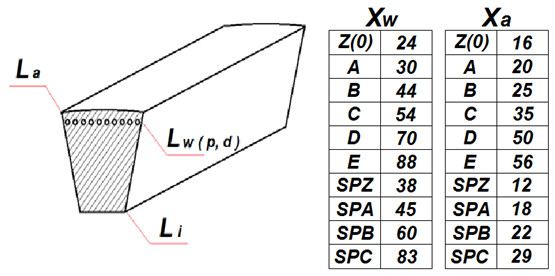

Формула расчета:
Lw = Li + Xw Lw = La - Xa
Lw - расчетная длина (длина по несущему слою (корду)) (Lp, Ld)
Li - длина ремня по нижнему основанию (внутренняя длина ремня)
La - длина ремня по верхней кромке (внутренняя длина ремня)
Хw - коэффициент перевода из Lw в Li или наоборот для соответствующего профиля ремня.
Хa - коэффициент перевода из Lw в La или наоборот для соответствующего профиля ремня.
Для упрощения, в виду незначительного различия в величинах и погрешностях при изготовлении, принято считать длины Lw и La одинаковыми.
